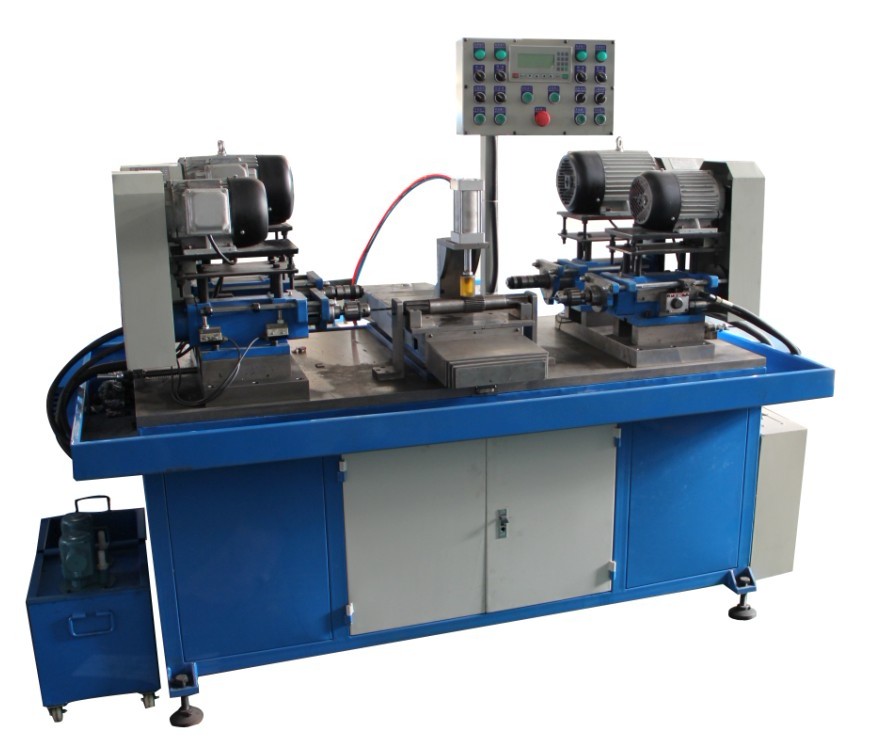

攻丝滑台的油路分析

    1、攻丝快进：启动攻丝动力头电机M4正转，攻丝滑台开始快进。其油路为：进油路：油箱→过滤器→泵→单向阀2→行程阀（左位）→行程阀（左位）→攻丝缸下腔回油路：攻丝缸上腔→行程阀（左位）→阀→油箱

　　2、攻丝工进：快进时，当攻丝滑台接触到工件时，由行程阀控制速度降低转为工进进行攻丝加工，其油路为：进油路：泵→单向阀→行程阀（左位）→调速阀→攻丝缸下腔回油路：攻丝缸上腔→行程阀（左位）→阀→油箱

　　3、攻丝快退：当攻丝滑台到终点时，（终点线位开关SQ7动作），控制电磁铁DL得电攻丝动力头制动，0.3S后攻丝动力头电机M4反转，同时攻丝滑台由控制凸轮控制器后退。其油路为：进油路：泵→单向阀→行程阀（右位）→攻丝缸上腔回油路：攻丝缸下腔→行程阀（右位）→阀→油箱

　　4、工作台左移：当攻丝滑台回到原位时,攻丝动力头电机M4停,凸轮正好运转一个周期,凸轮电机M2停,延时3s后左移电磁阀YV3得电,工作台左移,到钻孔工位时停。其油路为：进油路：油箱→过滤器→泵→2YA通电阀处于右位→缸左腔回油路：缸右腔→2YA通电阀处于右位→油箱

　　5、放松工件：当工作台左移至钻孔工位时压下限位开关SQ1，使YV1、YV3断电，放松电磁铁YV4通电，放松工件，其油路为：进油路：泵→减压阀→单向阀→1YA通电内阀处于右位→缸1右腔回油路：缸1左腔→1YA通电阀处于右位→油箱10放松限位开关SQ8动作后，停止放松，原位指示灯亮，取下工件，加工过程完成。
